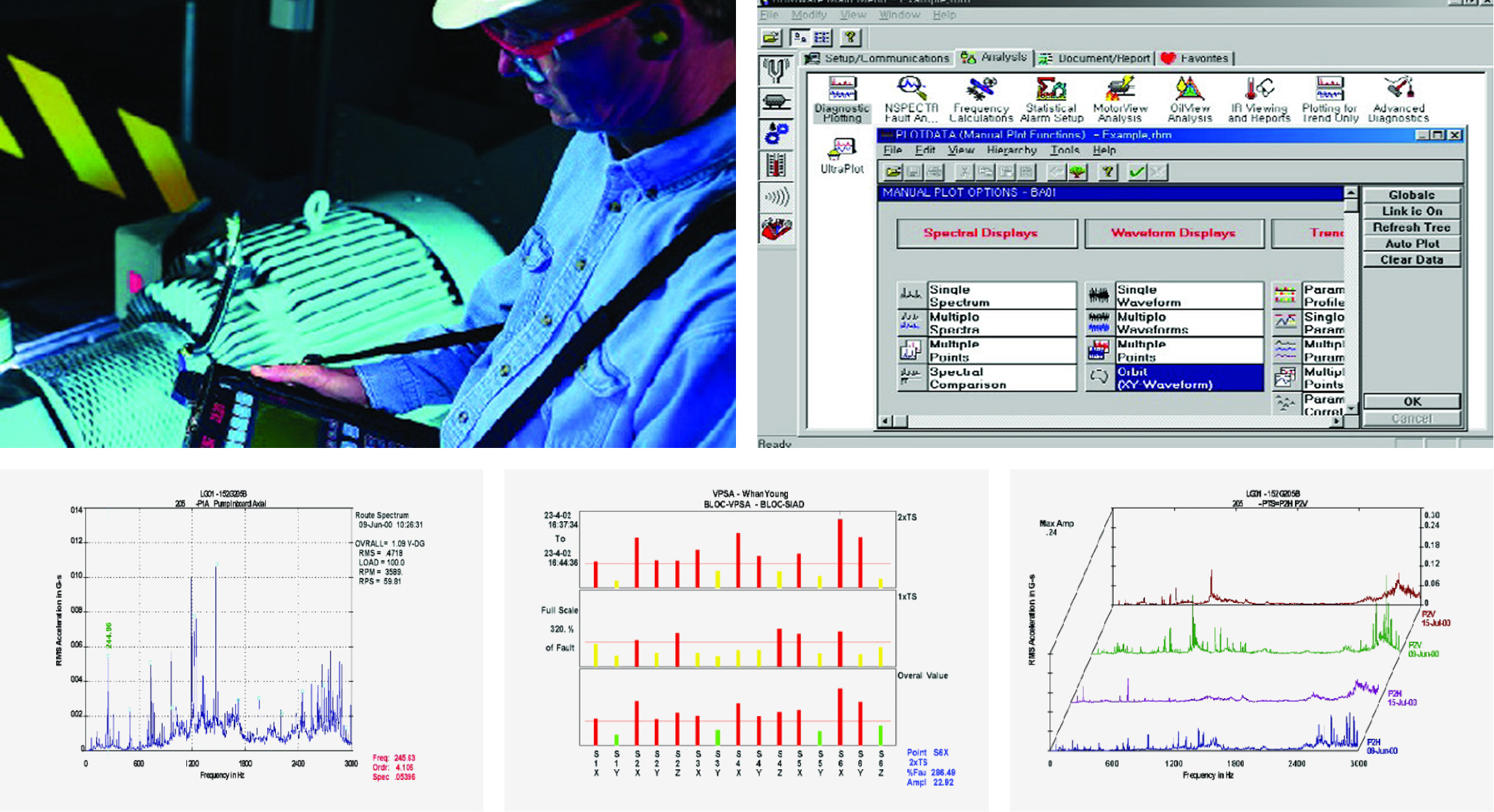

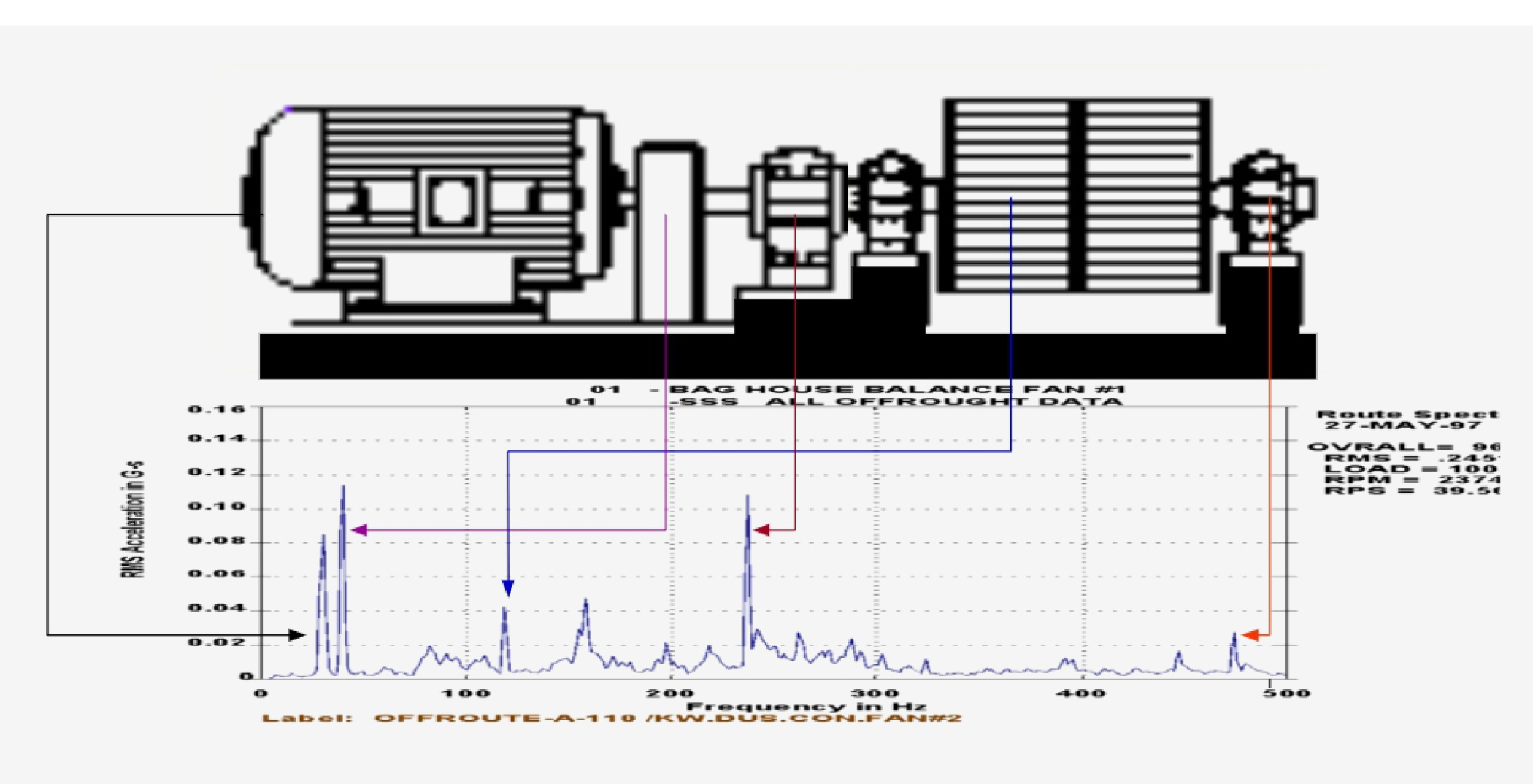

진동과 소음의 파형(Waveform)이나 주파수(Frequency) 및 위상(Phase) 신호를 취득,
회전차수(Order)분석, 공진분석 등 방법을 통해 진동현상에 대한 특징을 파악하여 회전기계, 구조, 건물, 실내의 이상 상태
발생원인 규명과 대책에 활용하는 비파괴분석법.
거동분석법
ODS (Operational Deflection Shape)

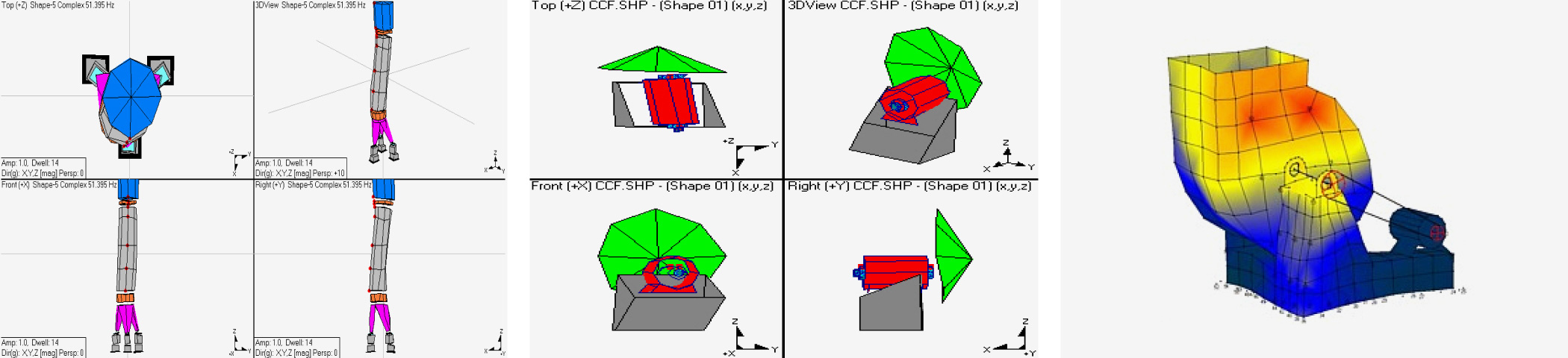

운전 중 변형형상(ODS) 이란?
ʻ특정한 운전조건 하에서 특정한 주파수에서의 구조물의 변형형상’
기계구조물이 구동될 때 그 변형형상은 시스템의 고유성질뿐만 아니라 가진 조건에 의해서도 달라진다.
실제 구동되고 있는 구조물의 소음 및 진동문제에 대한 대책 수립 시
기계구조물에서 발생하는 동적인 문제들, 즉 소음 및 진동, 피로, 마모 등을 최소화하기 위한 최적의 구조 변경위치에 대한 정보를 제공
Visual & Actual & Easy
공진분석-Modal Test
Natural frequency, Mode

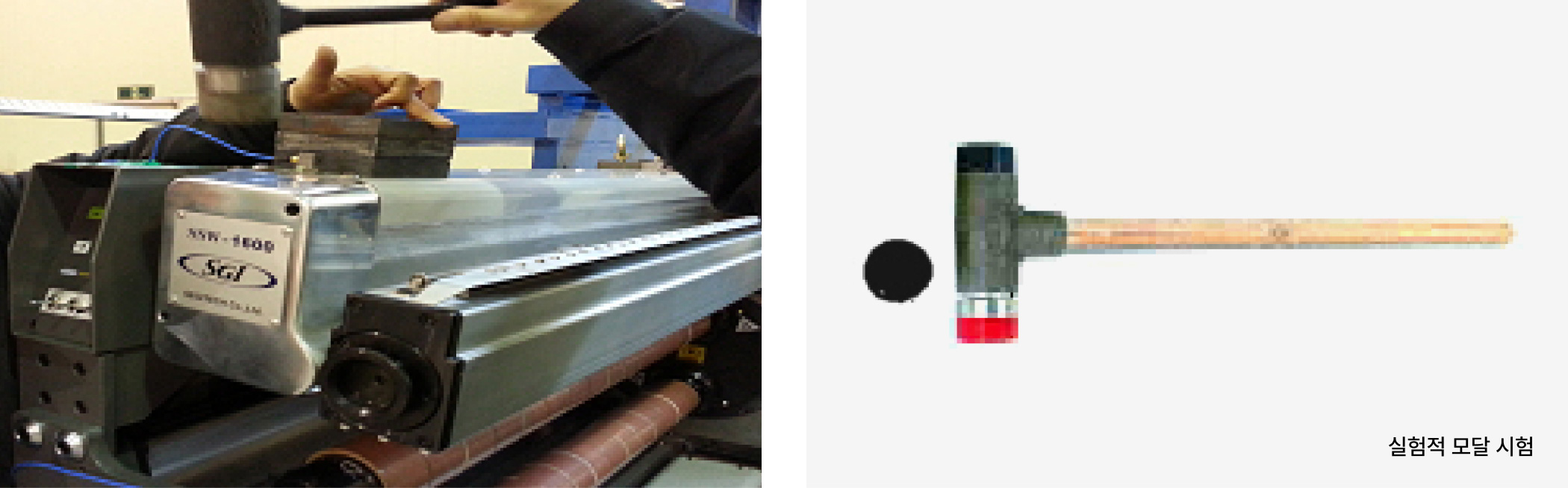

Impact hammer (force sensor)를 이용하여 입력신호를 주고 Accelerometer(진동센서)를 이용하여
출력(Frequency Response Function; FRF)을 얻는 시험
[시험 방법]
시험체의 구조가 흔들릴 정도의 가진을 주되 tip을 변동 이용하여 해당 고유주파수를 취득하도록 가진한다.
가진되는 해머(힘센서)는 가격부분인 끝부분(tip)이 대체로 무른 재질이며 대상물에 최대 50cm이내에서 가격하며 대상물에 손상이 없다.
(대상물에 손상을 줄 정도로 가격하면 힘센서가 손상된다.)
초음파 음향방출/소음 분석

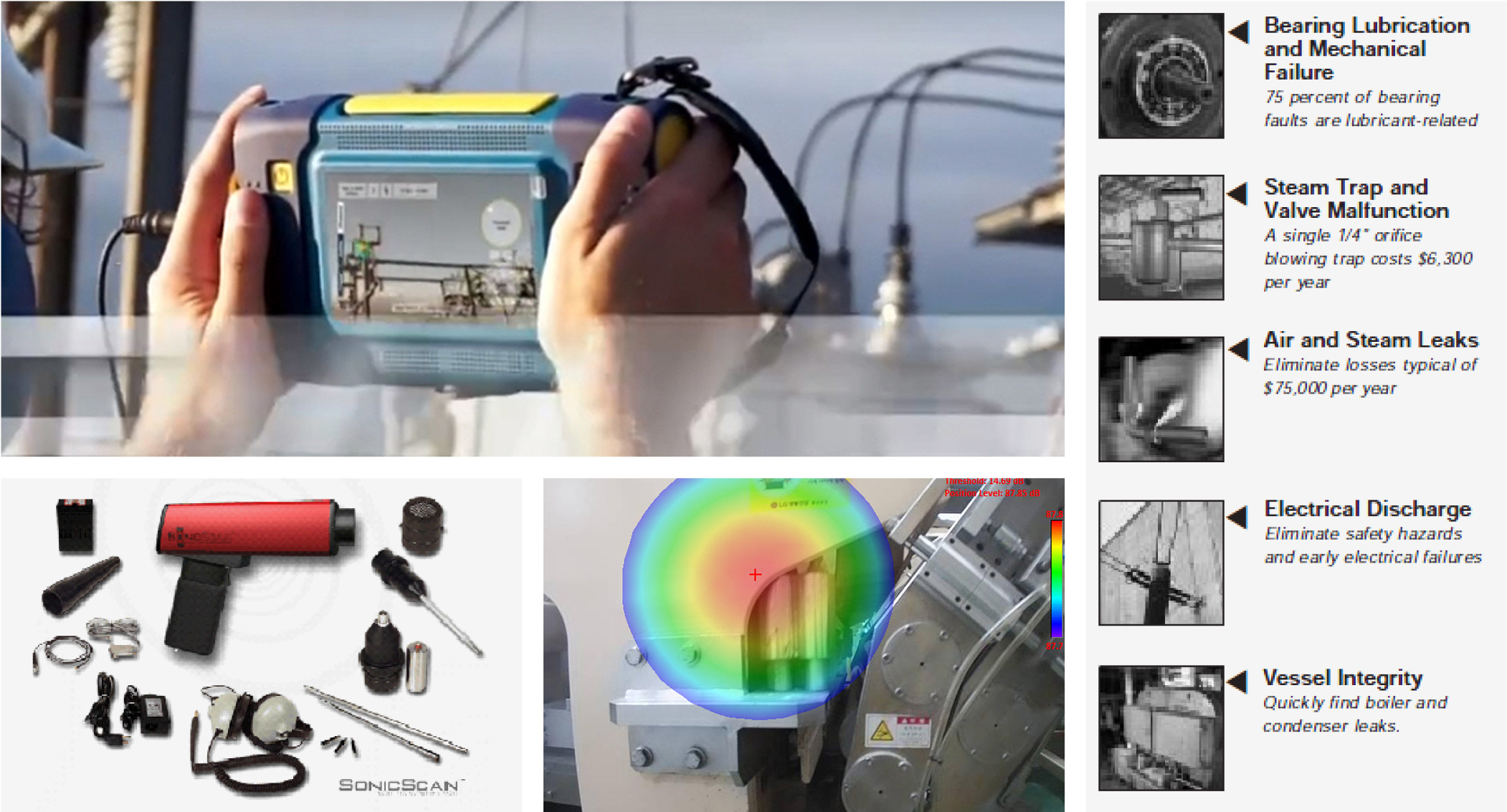

Ultrasonic , Acoustic emission, failure analysis
구조예측해석-CAE(Computer Aided Engineering)
FEM 유한요소해석을 통한 컴퓨터 시뮬레이션 해석
물체의 실제로 측정된 실측값을 이용하여 필요할 경우, FEM 응답해석에 적용하여 응답을 예측하고 이를 이용하여
구조물의 변형 후 물성치를 미리 설계 할 수 있습니다.

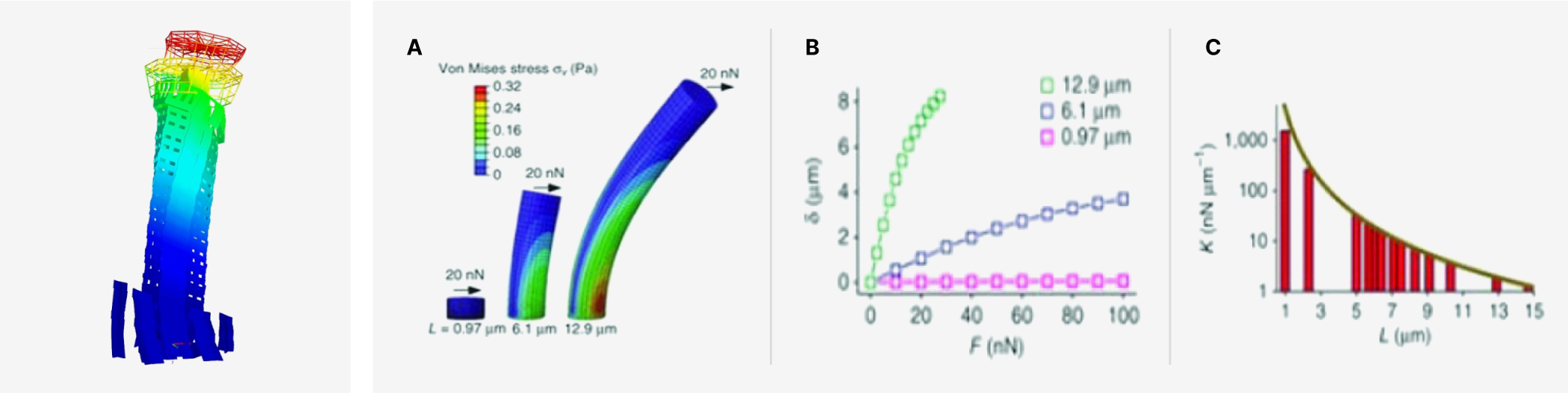

A. 그림과 같이 센서에 의해 모니터링된 데이터를 FEM모델에 적용하면 현재 구조물의 거동을 살펴볼 수 있으며, 위 결과에 따른 평가에 따라 안전범위 설정과 보수지점과 시점을 설정할 수 있습니다.
B. 그림과 같은 모델해석은 풍압이나 특정 지점에서 전달되는 외력에 대한 응력해석에 대한 결과이며 평가안전기준에 대한 범위 설정고려시 비교자료로 쓰일 수 있습니다.
